高效旋風除塵器又稱帶倒錐體旋風除塵器，適用于捕集干燥的非纖維性的顆粒狀粉塵，可以避免粉塵造成二次揚塵，除塵效率高。高效旋風除塵器的主要特點是筒身呈圓錐形，因而減少...
環保節能 運行平穩
處理風量大 強力除塵
除塵效率達99.9%以上，完全符合各地區排放標準
維護更換操作簡單方便
按需定制 品質保障
一次性解決除塵問題
十余年行業經驗 一站式服務
誠信大廠家 售后有保障

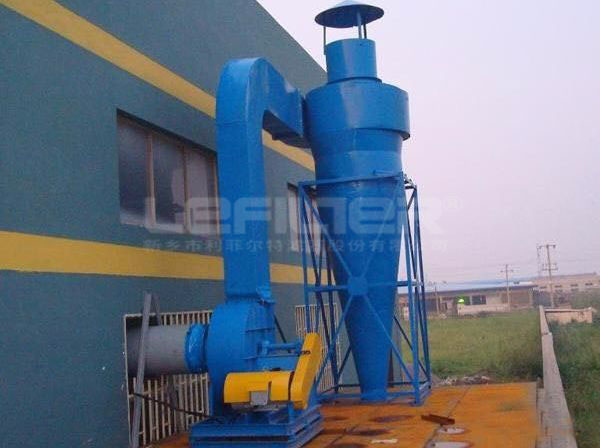

高效旋風除塵器又稱帶倒錐體旋風除塵器，適用于捕集干燥的非纖維性的顆粒狀粉塵，可以避免粉塵造成二次揚塵，除塵效率高。
高效旋風除塵器的主要特點是筒身呈圓錐形，因而減少了含塵氣體自筒身中心短路到出口去的可能性，并裝有圓錐形的反射屏，防止兩次氣流將已經分離下來的粉塵重新卷起，被上升氣流帶出，因而提高了除塵效率。CLK擴散式旋風除塵器廣泛應用于冶金、鑄造、建材、化工糧食、水泥等行業中，捕集干燥的非纖維性顆粒狀粉塵和煙塵除塵，可做回收物料設備使用。
| 旋風除塵器 | ||||||||||||||
|
組合 型式 |
進口氣速 m/s | 型 號 | ||||||||||||
| CLT/A-3 | CLT/A-3.5 | CLT/A-4 | CLT/A-4.5 | CLT/A-5 | CLT/A-5.5 | CLT/A-6 | CLT/A-6.5 | CLT/A-7 | CLT/A-7.5 | CLT/A-8 | CLT/A-9 | CLT/A-10 | ||
| 筒 徑mm | ||||||||||||||
| 300 | 350 | 400 | 450 | 500 | 550 | 6000 | 650 | 700 | 750 | 800 | 900 | 1000 | ||
| 處理氣量m3/h | ||||||||||||||
|
單筒 | 12 | 670 | 910 | 1180 | 1500 | 1860 | 2240 | 2670 | 3130 | 3630 | 4170 | 4750 | 6030 | 7410 |
| 15 | 830 | 1140 | 1480 | 1870 | 2320 | 2800 | 3340 | 3920 | 4540 | 5210 | 5940 | 7510 | 9280 | |
| 18 | 1000 | 1360 | 1780 | 2250 | 2780 | 3360 | 4000 | 4700 | 5440 | 6250 | 7130 | 9000 | 11100 | |
| 重量kg | 120 | 150 | 200 | 240 | 300 | 350 | 440 | 520 | 580 | 680 | 900 | 1150 | 1500 | |
|
雙筒 | 12 | 1340 | 1820 | 2360 | 3000 | 3720 | 4480 | 5340 | 6260 | 7260 | 8340 | 9500 | 12060 | 14820 |
| 15 | 1660 | 2280 | 2960 | 3740 | 4640 | 5600 | 6680 | 7840 | 9080 | 10420 | 11880 | 15020 | 18560 | |
| 18 | 2000 | 2720 | 3560 | 4500 | 5560 | 6720 | 8000 | 9400 | 10880 | 12500 | 14260 | 18000 | 22200 | |
| 重量kg | 360 | 450 | 600 | 720 | 900 | 1050 | 1320 | 1560 | 1740 | 2040 | 2700 | 3450 | 4500 | |
|
四筒 | 12 | 2680 | 3640 | 4720 | 6000 | 7440 | 8960 | 10680 | 12520 | 14520 | 16680 | 19000 | 24120 | 29640 |
| 15 | 3320 | 4560 | 5920 | 7480 | 9280 | 11200 | 13360 | 15680 | 18160 | 20840 | 23760 | 30040 | 37120 | |
| 18 | 4000 | 5440 | 7120 | 9000 | 11120 | 13440 | 16000 | 18800 | 21760 | 25000 | 28520 | 36000 | 44400 | |
| 重量kg | 660 | 825 | 1100 | 1320 | 1650 | 1925 | 2420 | 2860 | 3190 | 3740 | 4835 | 6325 | 8250 | |
高效旋風除塵器的各部分的構造比例設計要合理。旋風除塵器的外筒直徑及高度對其性能的影響較大，外筒體的直徑較小，氣流運動給予塵粒的離心力越大。因此，外形細長的旋風除塵器比短粗的除塵器效率要高，而且能夠捕集較細的塵粒，但是流體的阻力較大。一般認為，性能較好的旋風除塵器的外筒部分的高度為其直徑的1-2倍，椎體部分的高度為直徑的1-3倍，椎體的角度為20℃-40℃。
高效旋風除塵器入口的斷面的寬高之比也很重要，寬高比越小，井口氣流在徑向方向越薄，越有利于粉塵在圓筒內的分離和沉降，除塵效率就越高。因此進口斷面多采用個矩形，寬高之比為2左右。
廣泛應用于：機械加工、制藥行業、紡織行業、鐵路內燃機等的粉塵處理。
單機旋風除塵器
大型連體旋風除塵器
逆流式旋風除塵器
旋風除塵器結構簡單，易于制造、安裝和維護管理
